Was bedeutet die Produktbezeichnung NTC 10k 3950 bei einem Thermistor? Ist die 3950 der Beta Wert oder eine Modellnummer? Weiß jemand wie der Beta Wert eines 3950 ist?

Ich habe mir eine Schaltung gebaut. Bestehend aus einem Pi, einem Arduino, einem Relais und 2 Platinen.

Habt ihr ein Tipp für ein Gehäuse um das unterzubringen? Ich habe mir schon diverse Verteilerkästen und Abzweigdosen angesehen. Aber nirgendwo finde ich eine gute Möglichkeit alle Bauteile auch sicher zu befestigen.

Habt ihr eine Lösung?

Quote from K_!

mit wie war eher wie oft gemeint.
Also wie du es implementiert hast. Wenn es immer in den gleichen Zeitabständen passiert spricht das dafür das vielleicht irgendwas im Speicher überläuft und deshalb die Verbindung gekappt wird - danach hängt irgend ein Prozess und du kannst keinen neuen erwecken.

Das kann an vielem liegen.... die Holzhammermethode wär den Sensor über nen Transistor/Relais o.ä. laufen zu lassen und nur vor der Messung zu aktivieren. (Halt die amerikanische Lösung - Symptome kaschieren) damit würde der Sensor vor jeder Messung neu angemeldet und danach wieder abgemeldet werden.

Ich habe ein Javaprogramm das permanent geladen ist und ca. alle 30 Sekunden den Sensor liest und basierend darauf Aktionen durchführt.

cat /sys/bus/w1/devices/[HIER ID]/w1_slave

Der ganze Eintrag "[HIER ID]"fehlt plötzlich

Nein hilft nicht. Ich muss immer den Strom vom sensor unterbrechen. Auch das Datenkabel zu trennen bringt nichts. Wenn er nach dem Trennen der 3,3V parasitär läuft wird er schon wieder gefunden(aber mit falschem Messwert). Wenn der Strom dann wieder da ist, ist alles ok.

Hallo,

ich habe einen 1-Wire Temp-Sensor (ds18b20) mit meinem raspberrypi verbunden. Komischerweise verliert der Pi fast jeden Tag zwischen 18-19uhr die Verbindung zum Sensor. (wird einfach nicht mehr aufgeführt). Ein Neustart hilft nicht. Ich muss den Sensor immer trennen und wieder neu verbinden.

Für einen Hardware-Defekt ist mir das ganze zu regelmäßig/vorhersagbar. Der Pi macht zwar viele Sachen gleichzeitig. Aber nichts womit ich das Verhalten erklären könnte.

Irgendeine Idee?

Hallo,

ich habe mir einen Ads1115 A/D Wandler( https://www.amazon.de/gp/product/B075SSS2RR/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1&tag=psblog-21 [Anzeige] ) gekauft und möchte diesen mit meinem Raspberrypi 3 verbinden. Kann ich die Ausgänge des Ads1115 direkt mit den GPIO des Pi verbinden oder muss ich Pullup/Pulldowns zwischen löten?

Danke

Die genannte Formel scheint zu funktionieren. Ich habe jetzt mehrmals den Wasserstrom mit einem Eimer gemessen und das Ergebnis entspricht in etwa F=8.1×Q - 3 So auf +/- 15Liter/h genau in meinem Fall

Also (Pulse+3)/8,1 Bsp: (22+3)/8,1

Quote from RTFM

1 l = 477 Impulse Von l/min steht da nichts. Der Rest ist asiatischer Übersetzungskaudawelsch.

Sicher? Da steht 1l=477Hz Soweit ich weiß ist Hertz als Anzahl an Wiederholungen pro Sekunde definiert. Das heißt 1l = 477 Pulse/Sekunde. Wobei das auch nicht wirklich viel Sinn macht.

Quote from STF

Zumindest hier ist überhaupt was dazu zu finden. Du wirst schon irgendwie mal ein richtiges Datenblatt auftreiben müssen, denke ich.

Wenn ich das richtig verstanden habe, kann man mit dem Teil die Durchflussgeschwindigkeit bestimmen, oder? Was genau bedeutet dann 1l=477Hz? Verwirrt ich bin.

Grüße, STF

Das weiß ich leider auch nicht. Die Formel ist aber mal ein Ansatz. Ich werde morgen mal den Durchfluss mit einem Eimer messen und gucken, ob die Formel den Durchfluss abbildet

Das mir so keiner die Formel nennen kann ist mir schon klar. Ich würde mich aber freuen, wenn jemand nochmal in dem Aufbau/Code nach Fehlern gucken könnte. Das Problem ist einfach folgendes: Laut Angaben auf der Produktseite soll 1Liter/min durch 477Hz angezeigt werden. Ich messe jedoch nur 22Pulse/Sekunde(=22Hz!?) Das klingt absolut unplausibel. Entweder die 477Hz sind falsch oder ich messe nur "Müll". 455Hz Unterschied ist eine riesen Abweichung. Wobei ich dann sogar nen Durchfluss von 10l/min habe anstatt 1l/min

Quote from dreamshader

Servus,

Dir ist bewusst, dass der Arduino-Aufbau auf 5V basiert, der Pi aber nur 3V3 abkann?

was sagt denn das Datenblatt des Sensors?

cu,

-ds-

Ich speise den Durchflussmesser auch nur mit 3,3V. Laut den Daten in der Artikelbeschreibung(https://www.amazon.de/gp/product/B00XX6XVMW/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1&tag=psblog-21 [Anzeige]) soll er mit 3V funktionieren. Ein extra Datenblatt habe ich leider nicht erhalten.

Hi,

ich versuche gerade verzweifelt einen Durchflussmesser auszulesen. Allerdings scheint das Ergebnis nicht wirklich sinnvoll zu sein. Ich nutze diesen no-name Durchflussmesser von Amazon: https://www.amazon.de/gp/product/B00XX6XVMW/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1&tag=psblog-21 [Anzeige]

Laut einiger Bewertungen/Kommentaren soll er den Durchfluss von 1l/min mit einer Frequenz von 433Hz angezeigt werden. Wenn ich messe kommt 22 raus. Leider weiß ich überhaupt nicht was mir das sagen soll. Daher gehe ich mal davon aus, dass ich was falsch mache. Der Durchfluss liegt geschätzt bei 600l/h bzw. 10l/min. Also passt 22 gar nicht. Wenn ich den Durchfluss reduziere wird die gemessene Zahl aber auch kleiner. Also irgendwie steht es schon in Relation. Nur ist der Wert nicht plausibel für mich.

Ich nutze folgende Schaltung: https://www.carriots.com/images/uploads…lowmeterWeb.jpg wobei ich keinen Arduino einsetze, sondern den Durchflussmessers direkt mit den PI GPIOs verbunden habe, da der Durchflussmesser eigentlich ein "digitales" Signal liefern sollte. (Sind die GPIOs vielleicht einfach zu langsam um das zu messen?) Als Spannung nutze ich 3,3V

Ich nutze folgendes Python-Script:

#!/usr/bin/python
# -*- coding: utf-8 -*-

import RPi.GPIO as GPIO

GPIO.setmode(GPIO.BCM)
GPIO_Nr = 19
GPIO.setup(GPIO_Nr, GPIO.IN)

Trigger_Count=0

def triggered(channel):
global Trigger_Count
Trigger_Count=Trigger_Count+1


Trigger_Count=0
GPIO.add_event_detect(GPIO_Nr, GPIO.FALLING, callback=triggered)
time.sleep(1)
GPIO.remove_event_detect(GPIO_Nr)

print(Trigger_Count)
GPIO.cleanup()

Jemand eine Lösung für mich? Danke!

Quote from someone

Hi

Bin mir jetzt nicht ganz sicher, wie das gehandhabt wird, aber imho wäre es wohl sauberer, wenn sich eine separate Java-Klasse um die Kommunikation mit den GPIOs kümmert und die einzelnen Tasks über diese Klasse mit den GPIO kommunizieren.

Grüsse
Peter

Mit "Tasks" meinte ich 2 vollständig voneinander isolierte Prozesse. (Habs nochmal im Text korrigiert)

Hallo,

ich kann mittels GpioController gpio = GpioFactory.getInstance(); eine Instanz des GpioController Objekts erzeugen.

Am Ende meines Programms kann ich diese mittels gpio.shutdown() auch wieder auflösen.

Mal angenommen ich habe nun 2 Programme die Parallel an den GPIOs arbeiten. (2 getrennte Prozesse ) Wenn ein Prozesse nun gpio.shutdown aufruft. Gilt das dann nur für den Prozesse selber oder werden auch dem 2. Prozesse alle GPIO-Verbindungen zu gemacht?

Hi,

ich möchte einen bestimmten Temperatur-Sensor mit dem PI auslesen. Ich habe mir also einen MCP3008 gekauft und mich etwas durchgelesen. Offenbar lässt sich die Spannung mit Hilfe des "Steinhart Hart Equation Coefficient" berechnen. Leider weiß ich nicht genau welche Parameter ich einsetzen soll. Ich habe lediglich dieses Datenblatt: https://cdn-shop.adafruit.com/datasheets/103…lookuptable.pdf

Kann mir jemand erklären, wie ich das berechnen muss?

Danke

Hallo,

haben GIPOs einen Eigenwiderstand und wie hoch ist dieser? Ich würde gerne Schalter(Dauerkontakte, keine Taster) an die GIPOs bauen und habe schon raus gefunden, dass man dafür eine Pull-Down-Schaltung bauen soll (so wie hier: https://www.elektronik-kompendium.de/sites/raspberry-pi/2006051.htm) Gibt die gezeigte Schaltung nicht einen Kurzschluss, weil zwischen VCC und GIPO kein Widerstand ist oder kriegt der Pi das selbstständig auf die Reihe?

Was ist nun wenn ich 10 Schalter einbauen will (je Schalter ein GIPO und eine eigene pull-down-schaltung). Da es nur 2 VCC 3,3V gibt muss ich also alle an einen VCC-PIN anschließen. Kann ich das auch noch so bauen oder wirds dem Pi dann zu Bunt?

Danke für die Antworten

Quote from dbv

Mit deinen Augen scheint es wirklich nicht gut bestellt zu sein.. Auch das 5 zoll Display nutzt die GPIO, wie man auch an den Produktbildern sehen kann. In den 2 Rezensionen steht dann noch

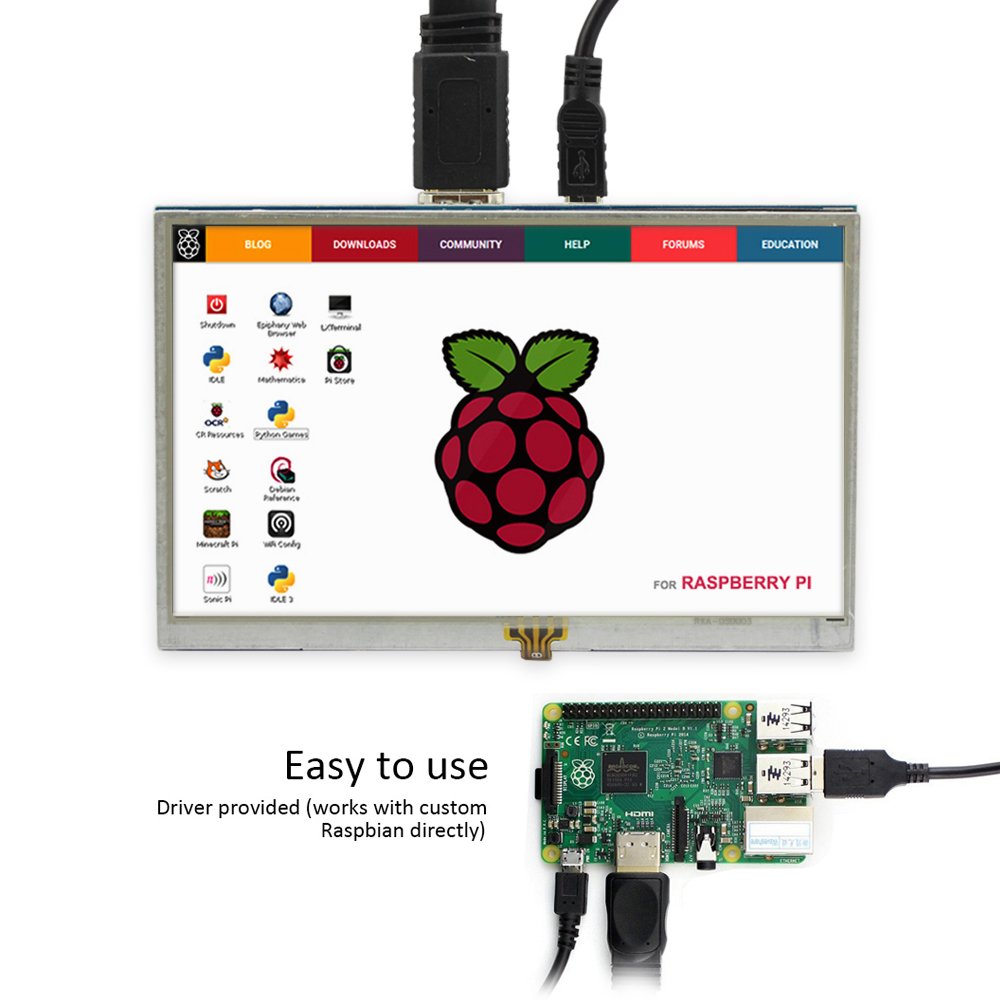

Hast du dir auch das 2. Letzte angesehen? Hier der Direktlink: https://images-na.ssl-images-amazon.com/images/I/61s%2BuqYY8QL._SL1000_.jpg?tag=psblog-21 [Anzeige]

Hier ist offenbar nichts mit den GIPOs verbunden. Oder funktioniert in dieser Config der Touch-Screen nicht?

Danke für die Antworten. Habe gerade gesehen, dass das verlinkte Produkt die 3,5Zoll Variante ist. Bei der 5Zoll Variante scheint es so zu sein, als wäre ein Anschluss nur per USB ohne GIPO-Nutzung möglich:
https://www.amazon.de/Elecrow-Aufl%C3%B6sung-Touchscreen-Monitor-Raspberry/dp/B013JECYF2/ref=cm_cd_al_qh_dp_t?tag=psblog-21 [Anzeige]

Oder wie seht ihr das?

Ja es ist das. Nein meine Frage ist nicht beantwortet.
